FONTE DE 12 VOLTS
CURSO DE AR CONDICIONADO
Uma Fonte Regulável de 12 volts é totalmente indispensável na bancada de qualquer pessoa que queira se iniciar na atividade de conserto de placas eletrônicas.
Essa fonte é muito útil no conserto de Placas de Aparelhos de Ar Condicionado SPLIT, e de qualquer outro tipo de placa.
Aqui, no Curso de Ar Condicionado em Fortaleza, o aluno irá aprender a fazer uma dessas ou então será orientado a comprar.
Vamos ver então como se faz:
CURSO DE AR CONDICIONADO EM FORTALEZA
TUTORIAL E FOTOS
FONTE REGULÁVEL DE 12 VOLTS POR 1 AMPERE
DETALHES DE COMO USAR E
FOTOS PARA AJUDAR NA MONTAGEM
DICAS DE MONTAGEM :
1 - Os Diodos (referencia 1N4007) tem sempre em uma das extremidade de seu corpo, uma faixa, um anel de cor BRANCA ou CINZA.
Dos 3 diodos que usamos no projeto CURSO DE CELULAR - FONTE REGULÁVEL ,
DOIS estão com os terminais unidos (terminais dos lados das Faixas ) e LIGADOS no
POSITIVO DO CAPACITOR.
O Outro diodo, que esta sozinho, esta com o seu terminal (do lado da faixa (ANEL) LIGADO NO NEGATIVO DO CAPACITOR.
SE SOLDAR INVERTIDO , A FONTE NÃO FUNCIONARÁ.
VEJA A FOTO DO ESQUEMA ABAIXO :
2- O RESISTOR que está ligado no LED, está ligado no seu TERMINAL POSITIVO, que é o terminal maior do LED.
3- O CAPACITOR ELETROLÍTICO TEM UM TERMINAL POSITIVO ( O MAIOR)
e um terminal NEGATIVO. O TERMINAL NEGATIVO ainda vem indicado em um sinal
DE MENOS ( subtração) no corpo do capacitor.
CURSO DE AR CONDICIONADO EM FORTALEZA
Manutenção de AR CONDICIONADO :
Atividade altamente RENTÁVEL.
DICAS DE COMO USAR A FONTE :
1- Coloque sempre a chave seletora do multímetro em DCV 20 volts.
Veja no VÍDEO e veja Fotos Abaixo.
2- EU RECOMENDO que, se puder, use este aparelho (fonte Regulável) APENAS COMO
FONTE. SE PRECISAR , Medir uma tensão , por exemplo, USE UM OUTRO MULTÍMETRO.
3- Caso queira usar o Multimetro da fonte para medir TENSÕES, não PODERÁ ESQUECER
DE tirar o cabo de FORÇA da TOMADA e , PRINCIPALMENTE, DESLIGAR A CHAVE da
FONTE REGULÁVEL.
4- Se esquecer, QUEIMARÁ SUA FONTE.
5- COMO SE VÊ, é muito melhor utilizar o aparelho APENAS COMO FONTE.
RELAÇÃO DE MATERIAL PARA FAZER A FONTE
a) Um transformador de 12 + 12 Volts por 220 Volts ou 110 Volts
conforme sua rede elétrica.
b) Um circuito integrado LM 317
c) Um LED de qualquer cor
d) Uma chave liga-desliga
e) Um potenciômetro de 5 K
f) 3 Diodos 1N4007
g) Um resistor de 220 R por 1/2 W
h) um resistor de 1 K por 1/2 W
i) um Capacitor Eletrolítico de 1000 UF por 25 Volts
CURSO DE AR CONDICIONADO EM FORTALEZA

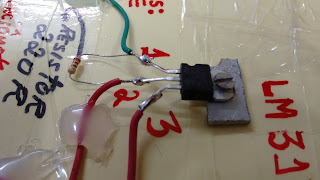

FOTOS PARA AJUDAR NA MONTAGEM:
CURSO DE AR CONDICIONADO EM FORTALEZA
TOTALMENTE PRÁTICO
